首頁 >> 產品中心 >> 拉鉚螺母類 >> 焊接螺柱

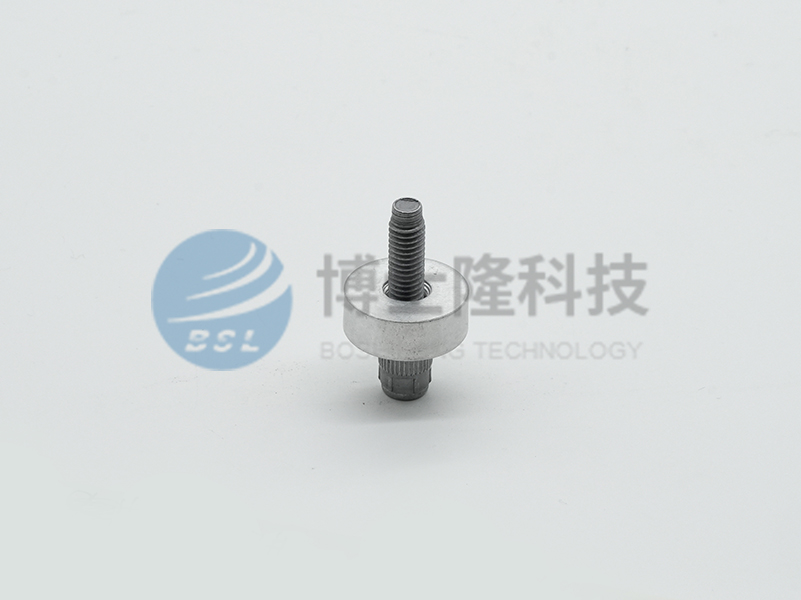

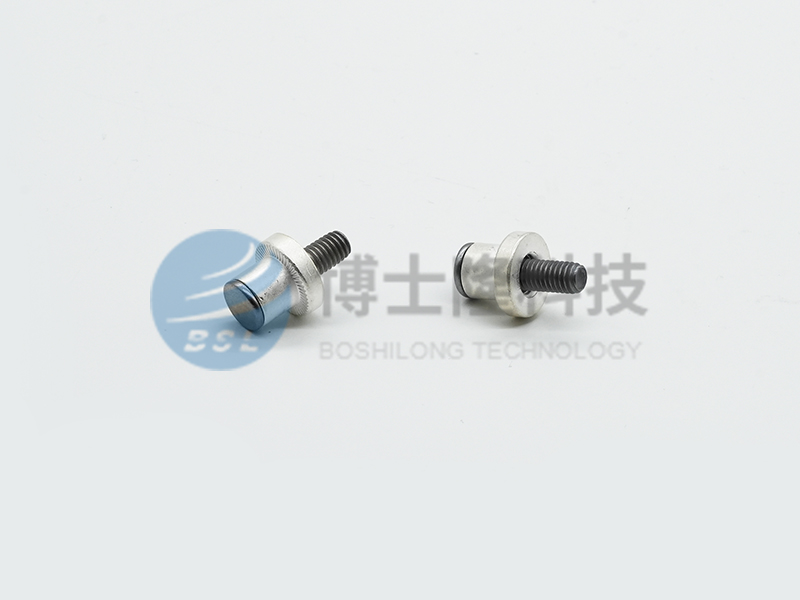

焊接螺柱

BSL?焊接螺柱又稱焊接螺栓，可提供汽車鋼制鈑金螺紋緊固連接的外螺紋支撐，采用焊接方式提升連接強度。

適用于較厚的汽車鈑金部件的高強度連接，如汽車底盤與座椅連接等。

使用場景
尺寸
性能表
表面處理方式
安裝方法

BSL?焊接螺柱有汽標件類和定制類。

汽標件類焊接螺母的結構尺寸參見 《汽車標準件手冊 2012版》承面凸焊螺栓(Q198A、Q198B、Q198C類型）和端面凸焊螺栓（Q199A、Q199B類型）相關內容。

表1　尺寸

公稱直徑d		M4	M5	M6	M8	M10	M12
P	螺距	0.7	0.8	1	1.25	1.5	1.75
d?	最大值	11.5	12.5	14.5	19	21	24
d?	最小值	11.23	12.23	14.23	18.67	20.67	23.67
k	最大值	2	2.5	2.5	3.5	4	5
k	最小值	1.75	2.25	2.25	3.25	3.75	4.75
d?	最大值	8.75	9.75	10.75	14.25	16.25	18.75
d?	最小值	8.5	9.5	10.5	14	16	18.5
h	最大值	1.25	1.25	1.25	1.45	1.45	1.65
h	最小值	0.9	0.9	0.9	1.1	1.1	1.3
d?	最大值	2.6	2.6	2.6	3.1	3.1	3.6
d?	最小值	2.4	2.4	2.4	2.9	2.9	3.4
r	最小值	0.2	0.2	0.3	0.3	0.4	0.4
r1	最大值	0.7	0.7	0.7	1	1	1
a	最大值	1.95	2.05	2.25	2.7	2.95	3.4
L
①,同一螺栓的三個凸焊臺的高度差≤0.15mm,三個凸焊臺的形狀應相同。

螺紋規格d （mm）	5.8級
	螺紋保載（N）Min	最小拉力載荷（N）Min
M4	3340	4570
M5	5400	7380
M6	7640	10400
M8	13900	19000
M10	22000	30200
M12	32000	43800

焊接螺柱推薦的材料牌號和防護種類如下：

產品類型

材料牌號

材料標準

連接強度

表面處理及防護等級

承面凸焊螺栓

Q198A/Q198C

SWCH8A

SWCH10A

JIS G3507-1

5.8級

本色浸油；發黑浸油

承面凸焊螺栓

Q198B

SWCH10A

10B21

SAE J403

5.8/8.8級

本色浸油；發黑浸油；鍍鋅

焊接螺母采用專用焊槍進行焊接。焊接工具由使用者自行決定。
