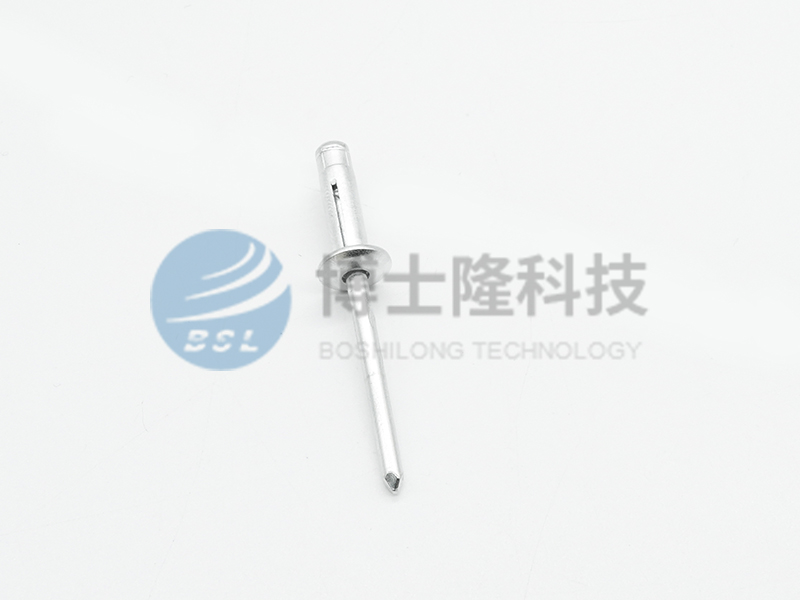

傘型鉚釘
傘型鉚釘（又稱燈籠鉚釘）因其殼體有鏤空槽的設計，鉚接后殼體形成傘骨狀折疊，故稱。
一般采用鋁合金制作，鉚接后膨脹面積較大，連接強度不高，一般用于汽車內飾塑料類軟質板材的連接。
博士隆起草建立了傘型鉚釘?shù)男袠I(yè)標準（標準號：JB/T 12790-2016 傘花形平圓頭抽芯鉚釘）。
股票代碼 874188 國 家 級 專 精 特 新 重 點 小 巨 人 企 業
股票代碼 874188
傘型鉚釘（又稱燈籠鉚釘）因其殼體有鏤空槽的設計，鉚接后殼體形成傘骨狀折疊，故稱。
一般采用鋁合金制作，鉚接后膨脹面積較大，連接強度不高，一般用于汽車內飾塑料類軟質板材的連接。
博士隆起草建立了傘型鉚釘?shù)男袠I(yè)標準（標準號：JB/T 12790-2016 傘花形平圓頭抽芯鉚釘）。
一般采用鋁合金制作，鉚接后膨脹面積較大，連接強度不高，一般用于汽車內飾塑料類軟質板材的連接。
博士隆起草建立了傘型鉚釘?shù)男袠I(yè)標準（標準號：JB/T 12790-2016 傘花形平圓頭抽芯鉚釘）。
產品代碼 | D | L | dk | k | d | P | M | d0 | h | |||
公稱 | Min | Max | 公稱=Min | Max | Max | Max | Max | Min | Max | 參考 | ||
B1061-032130 | 3.2 | 3.09 | 3.31 | 13 | 14 | 6.6 | 1 | 1.85 | 30 | 17 | 3.4-3.7 | 1.0～3.0 |
B1061-032190 | 19 | 20 | 23 | 1.0～7.0 | ||||||||
B1061-032210 | 21 | 22 | 25 | 4.0～9.0 | ||||||||
B1061-040140 | 4 | 3.89 | 4.11 | 14 | 15 | 8.1 | 1.5 | 2.3 | 30 | 18 | 4.2-4.5 | 1.0～3.0 |
B1061-040170 | 17 | 18 | 21 | 1.0～6.0 | ||||||||
B1061-040200 | 20 | 21 | 24 | 1.0～8.0 | ||||||||
B1061-040250 | 25 | 26 | 29 | 5.0～12 | ||||||||
B1061-048180 | 4.8 | 4.69 | 4.91 | 18 | 19 | 10 | 2 | 2.9 | 30 | 22.5 | 5.0-5.3 | 1.0～6.4 |
B1061-048210 | 21 | 22 | 25.5 | 5.6～9.6 | ||||||||
B1061-048280 | 28 | 29 | 32.5 | 9.0～14 | ||||||||
B1061-050180 | 5 | 4.89 | 5.11 | 18 | 19 | 12 | 2.2 | 3 | 30 | 23 | 5.2-5.5 | 1.0～6.4 |
B1061-050250 | 25 | 26 | 30 | 5.6～9.6 | ||||||||
鉚體直徑 D 公稱 | 抗拉力 | 抗剪力 | 釘芯拉斷力 |
3.2 | 800 | 500 | 1000 |
4 | 1000 | 600 | 1500 |
4.8 | 1100 | 800 | 2500 |
1.1 產品安裝步驟
1）選擇匹配拉力的氣動式或電池式鉚釘拉鉚槍，安裝匹配直徑規格的槍嘴，并根據安裝厚度及工具說明書規定，調整合適拉鉚行程；
2）裝入產品，進行空拉試驗；
3）在試驗鈑金上進行實鉚測試，如下圖1步驟。
4）觀察產品安裝后的夾緊狀態是否正常。
5）（判定安裝是否失效，請參加后文--產品安裝失效模式圖片）
1.2 操作步驟
手持產品或槍嘴靠近鉚釘尾部自動吸入釘芯、鉚釘法蘭面保證緊貼槍嘴，將工具以垂直鈑金平面方向穿入安裝孔、貼緊鈑金面，然后扣動扳機開始拉鉚至釘芯斷裂，此時一次拉鉚動作結束，然后進行下一個工作循環。
